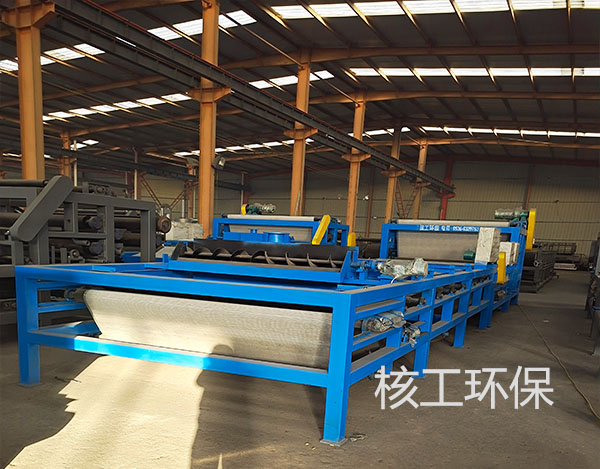

尾矿带式压滤机

  • 产品名称: 尾矿带式压滤机
  • 产品分类: 产品展示
  • 公司名称: 山东核工环境工程有限公司
  • 添加时间: 21/03/05
  • 二 维 码:

    手机浏览

    更方便

产品详情
询盘



产品介绍:


     HGDY系列带式压滤机是我公司吸收、消化国内外最新污泥脱水技术、经反复研究实践改进而成的一种新型三网式污泥脱水压滤设备,具有污泥脱水率高、泥饼含固量高等特点,其主要技术指标已经达到国内先进水平,适用范围非常广泛。


一、工作原理:


     高效絮凝对污泥进行合理的调质处理,利用重力脱水,机械挤压脱水原理脱除了污泥中的水分,使污泥以滤饼状态排出,可将各种工业污泥经重力脱水后得到高质量的泥饼,高品质的滤带在压滤过程中可迅速脱水,后面渐小的压辊排列以及滤带接触角度的改变,确保压力和剪切的最佳组合,从而大大提高泥饼含固率和脱水效率,独特设计的电磁调偏和滤带张紧系统解决了设备使用中的一些困难。


二、结构说明:


       HGDY系列带式压滤机包括絮凝区,重力脱水区、楔形脱水区,加压脱水区。(成套设备包括其所需之附属设备。)

1、絮凝区:设备装置有直立型凝集槽一座,并装置搅拌机一组。

2、重力脱水区:一次重力浓缩区由浓缩滤布组成,其材质为PE材质,凝集后污泥导入浓缩滤布浓缩。

3、楔形脱水区:楔形脱水区由浓缩滤布组成,其材质为PE材质。一次重力脱水后导入楔形脱水区继续浓缩脱水。

4、加压脱水区:加压脱水区由主滚轮.导引滚轮及压挤滚轮等构成,主滚轮为特殊L形条块,浓缩污泥介于两条带之间,藉由两滚轮逐渐增加压力剪切脱水,分离水则轻易地从沟槽派出,有效地压出污泥中的水分,并排出泥饼。(为了使滤布正常运行,设有电磁调偏装置)

5、滤布清洗装置:滤布剥离泥饼后,经装置于滤布两面的清洗水喷头加以清洗干净。

6、电磁调偏装置:气动式,当滤布异常偏移时,藉着电磁调偏装置感知,使脱水设备立即停止运作,保障机器安全。限位开关能测得滤带的极限偏移,当滤带发生极限偏移时脱水机立即自动感应停止运转。


平面示意图




三、技术指标(仅参考) :


项目/型号

HGDYQ500

HGDYQ1000

HGDYQ1500

HGDYQ2000

HGDYQ2500

HGDYQ3000

滤带宽度(mm)

500

1000

1500

2000

2500

3000

污泥处理量(m3/h)

1-4

4-8

8-14

14-20

20-25

25-35

滤饼含水率

80%











污泥回收率

95%











滤带张力(KN/m)

0~5

0~4.9

0~4.1

0~3.9

0~3.3

0~3.3

压榨滤带线速度(m/min)

1.4~7.2

冲洗水耗量(m/min)

回用水

8.2

14.5

20.7

27

35.2

45.6

净水

2.7

4.8

6.9

9

11.7

15.1

冲洗水压力(m3)

回用水

0.4

净水

0.8





主电机功率( kw )

0.75

1.5

2.2

3

3

4

空压机功率(kw

2.2

2.2

2.2

3

3

4

主机重量(kg)

2500

3100

3900

4500

5300

6100


四、结构特点:


1、加固机架,外形美观大方,轴承座特制一坚固、防腐防水、特殊防腐工艺;
2、结构刚度大,运行平稳、噪音低,化学药剂用量少;

3、配置先进的浓缩预处理设备,(对污泥絮凝效果好)运行成本低;
4、重力脱水区配置先进的布料器,使物料分布均匀,延长滤带寿命;
5、具有超长的重力脱水区和楔形脱水区,物料脱水充分,保证物料不会在压榨区内溢出;
6、辊系排列科学有序,重力脱水、楔形脱水、压榨脱水分别排出,互不干扰,压榨脱水辊直径比率大,脱
水效果好。因此生产能力大、节能高效;
7、从进料到排出泥饼连续作业自动化程度高,根据需要可设PLC接口,便于微机集中控制;
8、动力传动机构采用机械或变频无级调速,调速范围大,适应性广;
9、带式压滤机滤带设有可靠的反冲洗装置,保证滤带的脱水效果;
10、带式压榨过滤机采用气动张紧和气动自动纠偏装置,保证滤带的安全正常运行;
11、带式压滤机操作安全可靠,采用红外安全防护和全方位的紧急安全停车装置;
12、带式压榨过滤机可根据不同物料配置不同结构的滤带过滤精度高;


五.适用范围:


广泛适用于矿山、陶瓷、化工、冶金、淀粉、果汁、制药、果汁、电力、煤炭、造纸、豆渣、署渣、酒遭、木署渣等等行业的连续脱水。
